해당 산업 및 범위
이 시스템은 기계, 전자, 화학, 제약, 광 산업, 인쇄, 조선 및 전기 가전 제품과 같은 산업에서 (-10 ° C ~ 15 ° C) 유기 폐기물 가스의 중앙 배출에 적용됩니다. 정제되고 회수 될 수있는 유기 용매의 유형에는 다음 단일 또는 혼합 용매가 포함됩니다.
-방향족 탄화수소 : 벤젠, 톨루엔, 자일 렌, 스티렌 등
-케톤 : 아세톤, 시클로 헥사 논, 메틸 에틸 케톤 등
-에스테르 : 에틸 아세테이트, 부틸 아세테이트, 메틸 이소 부틸 케톤, 바나나 오일 등
-알코올 : 메탄올, 에탄올, 이소 프로필 알코올 등
-Pretroleum 제품 : 휘발성 가솔린, 디젤 등
기술 매개 변수 및 성능 특성
| 모델 매개 변수 | WOV-TXW-40 시리즈 | WOV-TXW-60 시리즈 | WOV-TXW-80 시리즈 | 메모 | |
| 처리 된 배기 가스의 부피 (NM³) | 3000-4000 | 4500-6000 | 6000-8000 | | |
| 배기 가스 농도 (mg/m³) | ≤4000 | (-10-15 ° C) | |||
| 치수 (mm) | 2300x2200x3600 | 3200x2700x4100 | 4200x2800x4700 | | |
| 저항 (MPA) | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | | |
| 전력 (KW) | 11 | 18.5 | 28 | | |
| 입구 중심 높이 (MM) | 735 | 915 | 119.5 | | |
| 물 흐름 | 압력 (MPA) | 0.1 | 0.1 | 0.1 | |
| 소비 (m³/h) | 15 | 40 | 60 | | |
| 탈착 증기 | 압력 (MPA) | 0.4 | 0.4 | 0.4 | |
| 소비 (m³/h) | 20-50 | 60-100 | 150-230 | | |
| 압축 공기 | 압력 (MPA) | 0.4-0.5 | 0.4-0.5 | 0.4-0.5 | |
| 소비 (m³/h) | 0.3 | 0.36 | 0.45 | | |
| 장비 무게 (kg) | 2800 | 3900 | 5100 | | |
장비 특성 및 장점
1.이 장치는 흡착 물질로서 큰 특이 적 표면적 (1000 ~ 1500/g)과 균일 한 미세 다공성 구조를 갖는 활성탄 섬유를 사용하며, 이는 고 정제 효율의 장점과 흡수 물질의 흡수 양을 덜 갖는다.
2. 유기 용매의 흡착 및 탈착 시간은 짧고, 속도가 빠르며, 회수 된 용매의 품질이 양호하다.
3. 전체 시스템은 마이크로 컴퓨터 프로그램에 의해 제어되며 쉽게 작동하고 높은 신뢰성으로 수동 또는 자동으로 작동 할 수 있습니다.
4. 시스템의 장비 및 구성 요소는 소형 구조로 조립되며 설치가 쉽고 작은 영역을 차지합니다.
5. 진동 감소, 사운드 단열재, 폭발 방지, 과잉 온도 및 과압 보호 조치는 시스템의 모든 장비 및 구성 요소에 채택되어 워크숍 바닥, 바닥 및 지붕과 같은 다양한 위치에 안전한 작동 및 설치에 적합합니다.
6. 공기 유량은 사용자의 요구 사항에 따라 설계되었습니다.
프로세스 흐름 및 작업 원리

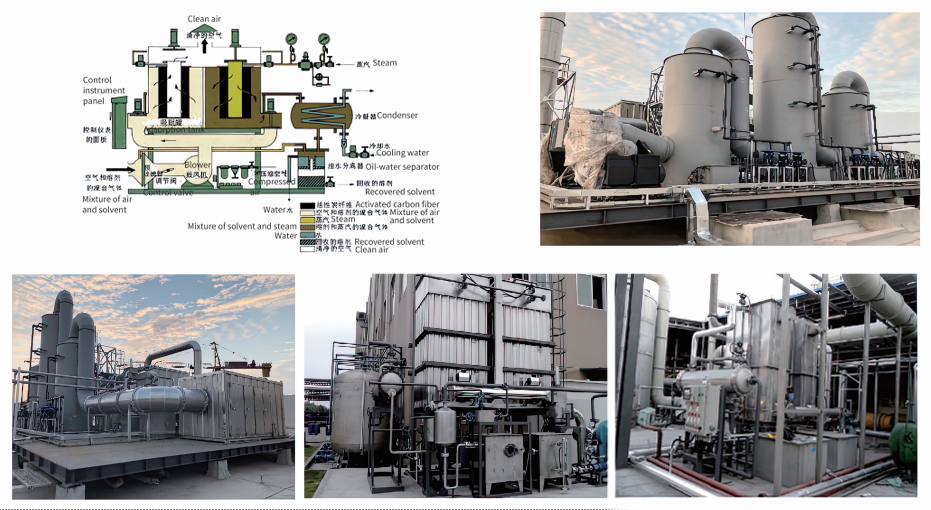

이 장치의 작동 원리는 용매 분자 또는 클러스터에서 미세 다공성 활성 물질의 흡착력을 기반으로합니다. 산업용 폐기물 가스가 흡착 배지를 통과 할 때, 유기 용매가 "포획"되어 제거되어 유기 폐기물 가스의 정제가 발생합니다. 분자 열 운동 이론에 따르면, 열 에너지가 외부에서 흡착 시스템에 추가되면 흡착 된 분자 또는 클러스터의 열 운동 에너지가 증가합니다. 열 운동력이 흡착력을 극복하기에 충분할 때, 유기 용매 분자는 흡착 시스템으로부터 "자유롭게"되고, 흡착 배지가 재생 될 것이다. 이 장치에는 주기적 흡착-산포화-재생 공정을 위해 활성탄 섬유 펠트 A 및 B로 채워진 두 세트의 adsorber가 있습니다.
유기 용매 상태는 환경의 온도와 압력에 따라 다릅니다. adsorber로부터 분리 된 유기 용매는 고온에서 경험하는 압력이 온도에 해당하는 포화 증기 압력에 가까울 때 기체 상태에있다. 유기 용매의 온도가 응축기 (열교환 기)를 통해 낮아진 후, 상응하는 포화 증기압도 감소하고 시스템의 압력은 유기 증기압보다 훨씬 높을 것이며, 유기 용매는 액체로 응축됩니다. 용매 및 응축수 혼합 액체는 분리기로 흐릅니다. 대부분의 유기 용매는 물에 불용성이거나 약간 용해됩니다. 유기 용매는 용매와 물 사이의 비중의 차이에 기초하여 중력 분리 원리를 사용하여 분리기로부터 회수된다. 응축수는 폭발 방지 치료 후에 배출됩니다.
